ИДЕАЛЬНЫЙ РЕЗ,
ТОЧНЫЙ РЕЗУЛЬТАТ

Круглые и профильные протяжки используются для калибровки предварительно просверленных отверстий до точных допусков (H7, H8) или для нарезания профилей, таких как шлицы, квадрат и шестигранник. Обеспечивают высокое качество поверхности за один проход.

Технические Стандарты:

• Шлицевые (Spline): Прямобочные шлицы (DIN ISO 14, DIN 5462, DIN 5463).
• Эвольвентные (Involute): Зубчатые внутренние профили (DIN 5480, DIN 5482, ANSI B92.1).
• Мелкошлицевые (Serration): Профили с мелкими зубьями (DIN 5481, SAE J500).
• Трапецеидальные: Для валов передачи мощности (DIN 103, ISO 2903).
• Полигональные формы: Квадратные, шестигранные и восьмигранные протяжки.
• Материал: HSS (M2) или PM-HSS (ASP2023/2030).

Предназначены для снятия материала с внешних поверхностей или нарезания односторонних шпоночных пазов. Намного быстрее и экономичнее фрезерования в серийном производстве.

Области Применения:

• Шпоночный Паз (Keyway): Стандартные пазы (DIN 6885, допуск JS9, P9).
• Плоская Обработка: Блоки двигателей, шатуны и опорные поверхности.
• Ласточкин Хвост: Лопатки турбин и системы направляющих.
• Елочный Профиль: Диски турбин для аэрокосмической и энергетической отраслей.

Проектируются и изготавливаются с нуля по техническим чертежам или 3D-моделям заказчика для нестандартных деталей сложной геометрии.

Примеры Проектов:

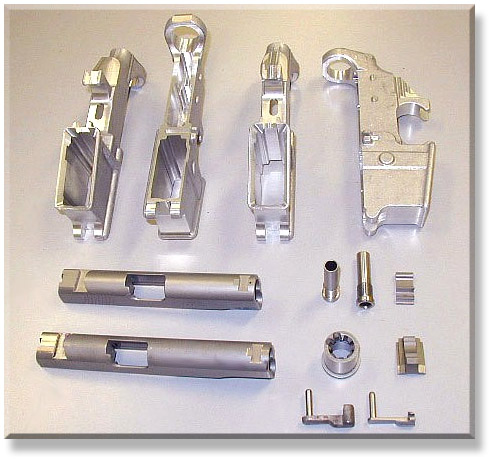

• Оружейная Промышленность: Внутренние каналы ствольной коробки, корпуса механизмов.
• Замковые Системы: Пазы цилиндровых замков и каналы для ключей.
• Автомобилестроение: Системы рулевого управления и детали трансмиссии.
• Ротор/Статор: Пазовые протяжки для электродвигателей.

Контроль точности протянутых деталей жизненно важен. Мы производим сертифицированные калибры для проверки профилей, которые мы обрабатываем.

Наша Продукция:

• Шлицевые Калибры: Проходные / Непроходные кольца и пробки (Go / No-Go).
• Шпоночные Калибры: Контроль ширины и глубины паза.
• Специальные Калибры: Проверка сложных форм.
• Все калибры поставляются с аккредитованным отчетом о калибровке.

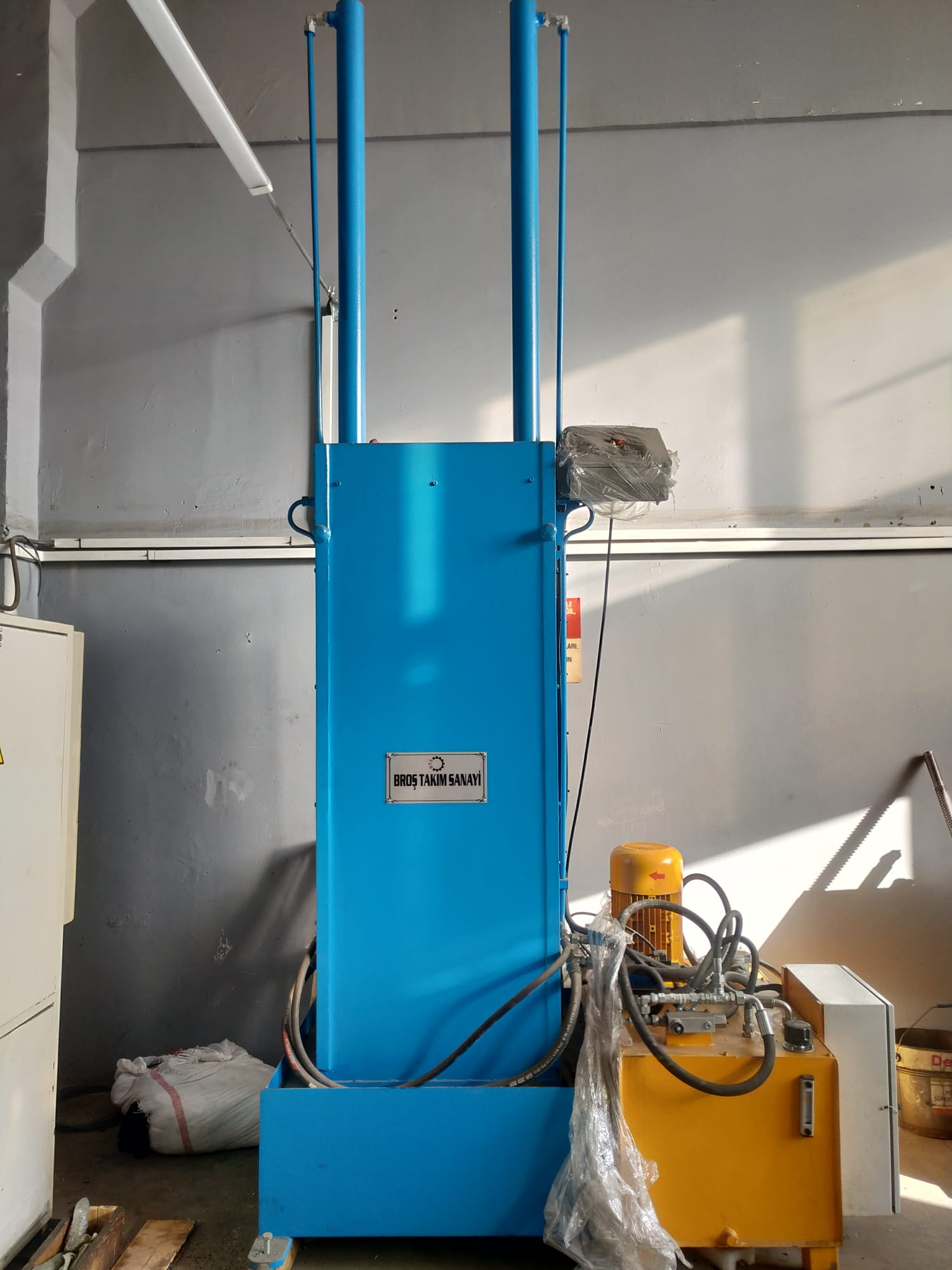

Мы проектируем и производим протяжные станки по индивидуальному заказу. Наши станки отличаются высокой жесткостью, точным управлением осями и долгим сроком службы инструмента.

Технические Характеристики:

• Усилие: Тяговое усилие от 5 до 60 тонн.
• Ход: Длина обработки от 400 мм до 2000 мм.
• Тип: Гидравлические или Серво-Электромеханические (Энергосберегающие).
• Конфигурация: Вертикального или Горизонтального типа.
• Блок управления PLC и опция Автоматической Загрузки (Робот).
